パンチング加工　パーフォレーション

主に自動車内装材で座席シート生地を加工し、インテリアではカーテン、建材では不織布や壁紙、ファッション分野ではポリエステル、合成皮革、など。産業資材としてPET、ポリエチレン、EVAフィルム、アルミシート、ウレタン発泡シート等の穴あけ加工をしております。またお客様指定のデザインでのパンチング型を3週間で作製いたします。お気軽にお問い合わせ下さい。加工有効幅は1500MMまで。

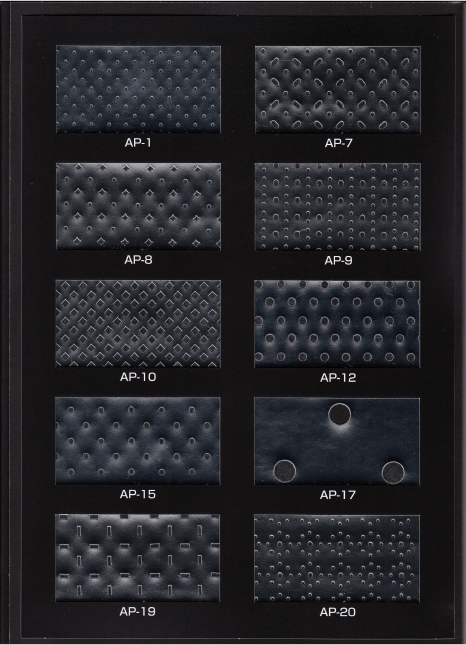

パンチング柄見本AP-1〜AP-20

AP-1：内径1.2mm　ピッチ8mm
AP-9:大内径2.4mm 小内径1.4mm
AP-12:内径3.5mm　ピッチ17mm
AP-15：内径2.6mm　ピッチ14mm
AP-17:内径10.0mm　ピッチ50mm

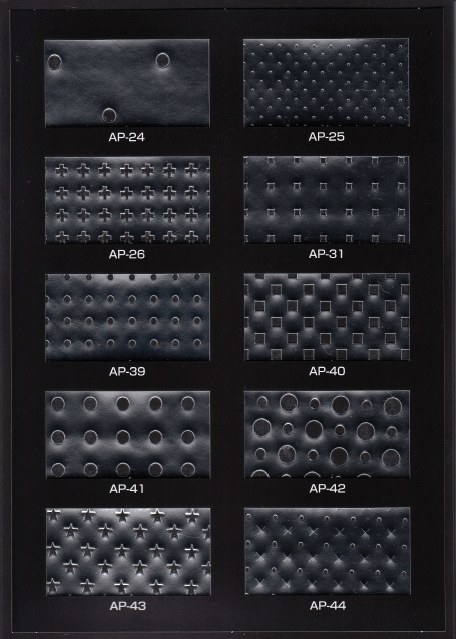

パンチング柄見本AP-24〜ＡＰ-44

AP-24:内径6.0mm　ピッチ50mm
AP-17:内径10.0mm　ピッチ50mm
AP-25:内径1.0mm　ピッチ8mm
AP-39:内径3.0mm　ピッチ10mm
AP-41:内径6.0mm　ピッチ15mm

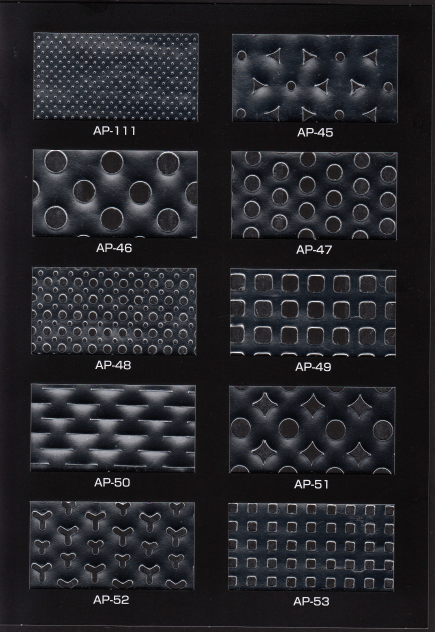

パンチング柄見本AP-46〜ＡＰ-53、ＡＰ-111

AP-46:内径10.0mm　ピッチ25mm
AP-50:スリットライン15.0ｍｍ　ピッチ15ｍｍ
AP-47:内径7.0mm　ピッチ12mm
AP-111:内径0.8mm　ピッチ4mm

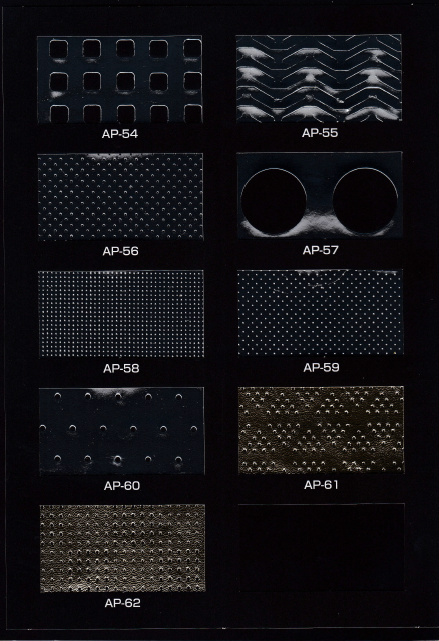

パンチング柄見本AP-54、ＡＰ-55

AP-54:□8.0mm　ピッチ15mm
AP-55:スリットラインウエーブ25.0ｍｍ　ピッチ9ｍｍ
AP-56:内径1.0mm　ピッチ5mm

パーフォレーション加工例1

AP-26柄を利用して大きな格子柄をデザインしました。従来のパンチング加工は、生地全面に同じ間隔に加工を施していましたが、新しくグラデーションをかねたパンチング加工が可能になりました。加工送りの間隔を変化させることでブロック柄、格子柄、ストライプ柄、ボーダー柄などを自由に表現することが出来る加工です。

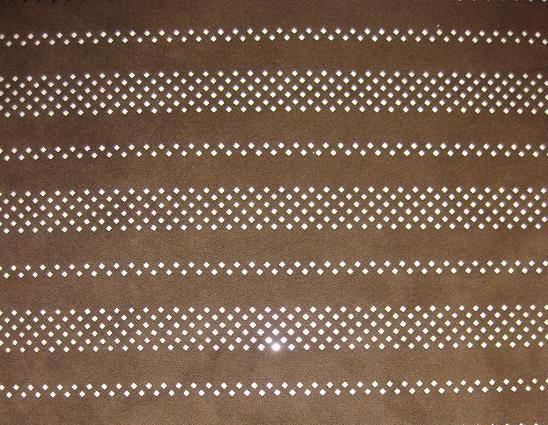

ブランクパーフォレーション加工例2

AP-10柄を使用して無地部分を残したブランク柄を加工できます。柄のパターン変更は自由です。

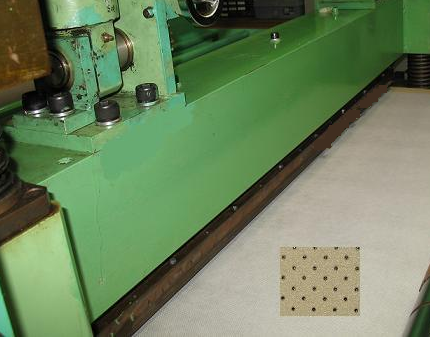

パンチング加工機（2台）の仕様について

弊社のパンチングマシンは自由なピッチで穴あけが可能です。最大ピッチは300ｍｍ程度です。穴径は0.8ｍｍ〜30ｍｍ位まで。加工有効巾は1500mm.
